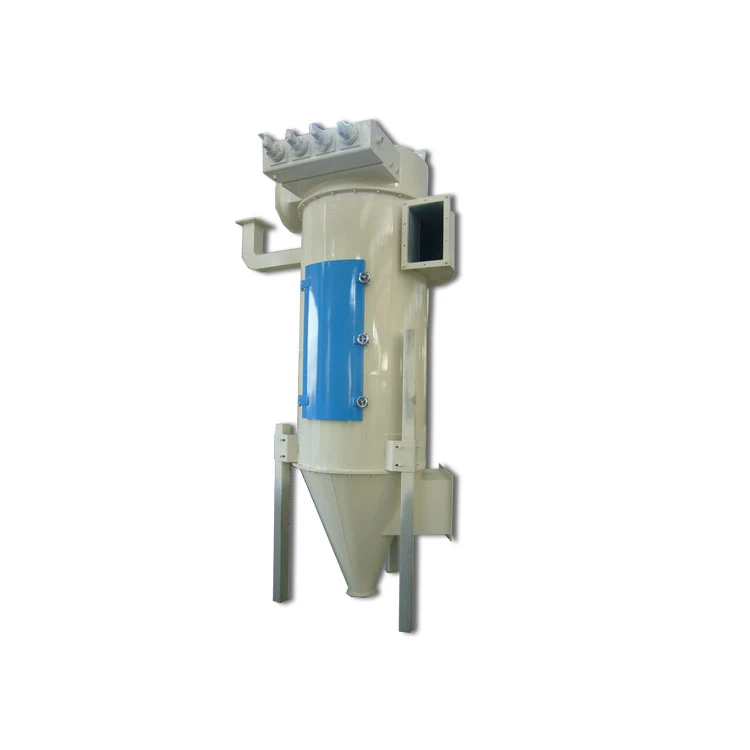

Sběrač prachu TBLMY

Systém sběru prachu

TBLMY Sběrač prachu vysokotlakého tryskového filtru

Vlastnosti: S plochými filtračními obálkami, kompaktní strukturou a malým půdorysem.

Použití: Sběr prachu na dopravním zařízení.

Pracovní tlak vzduchu: 0.2-0.4 MPa

Filtrační plocha (volitelně): 5,6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Aplikace a adaptabilita

TBLMy Jet Filter Dust Collector patří k vakuovému typu, nízkotlaké reverzní vzduchové trysce, impulsnímu sběrači prachu, vyznačující se spolehlivým výkonem, vysokou účinností sběru prachu, nízkou koncentrací výboje, snadnou obsluhou a údržbou. Je použitelný pro odprašování v průmyslu zpracování obilovin a krmiv, strojírenství, metalurgii, stavebních hmotách a cementu a při čištění nebo recyklaci a filtraci prachu v pneumatické dopravě nebo sběru aspiračního potrubí.

Funkce

Tento produkt je vybaven cyklónovým sběračem prachu. Vzduch obsahující prach vstupuje do boxu tangenciálně a je oddělen otáčením; velký prach je nejprve usazen, malý prach je filtrován přes filtrační manžetu, aby se zlepšila životnost manžety;

Pro zlepšení provozního prostředí a efektivity práce je použitelný mechanismus pro rychlou montáž a demontáž vyrobený patentovou technologií pro látkový rukáv;

Elektromagnetický ventil typu TDFD se používá pro snadnou montáž a demontáž, a proto lze realizovat jeden solenoidový ventil, který stříká několik objímek najednou;

Impulzní řídicí přístroj typu TKZM je použit pro realizaci víceokruhové regulace s dobrou nastavitelností, přesností a stabilním výkonem.

K dispozici jsou mechanismy pro vypouštění prachu kónickým dnem a plochým dnem, aby se optimalizoval mechanismus vypouštění prachu s plochým dnem.

Vstupní napětí elektromagnetického ventilu: DC 24 V, proud: 0,8 A-1A, pracovní prostředí: -10 stupeň -50 stupeň, relativní vlhkost Menší nebo rovna na 85 procent, pracovní médium: čistý vzduch, pracovní tlak zdroje vzduchu: 0,5 MPa -0,7 MPa.

Pracovní napětí vzduchové komory musí být AC 380 (1±5 procent) V a materiál nesmí být smíchán s vláknitými nečistotami a velkými pevnými látkami.

Tlak zdroje vzduchu pro odstraňování prachu musí být {{0}}.5 MPa-0.7MPa, pokud je použit ve zvláštním případě, tlak může být nižší než 0,5 MPa;

Odolnost lapače prachu: P＜1,2Kpa;

Účinnost lapače prachu: η větší nebo rovna 99,5 procenta;

Rychlost filtračního vzduchu: menší nebo rovna 4 (m/min);

Specifikace filtrační manžety: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Princip činnosti a vlastnosti hlavních komponent

Horní krabice

Horní box je komponenta pro sběr přefiltrovaného čistého vzduchu, nahoře je doplněn výstupem vzduchu a je v něm umístěno zařízení pro proud vzduchu. Při otevření horního krytu horního boxu lze zkontrolovat a vyměnit zařízení pro proudění vzduchu (běžně to není nutné).

Střední krabice

Střední box je komponenta pro filtraci přiváděného vzduchu obsahujícího prach a také pro usazování velkých prachových částic; horní je spojen s horním boxem, spodní je spojen se spodním boxem a je v něm umístěno filtrační pouzdro. Na boxu jsou revizní dvířka, která lze otevřít pro kontrolu a výměnu filtrační manžety.

Dolní box (ploché dno —— spodní box, kónické dno ——bunkr)

Spodní skříňka je součástí pro vypouštění prachu a je v ní vybaveno zařízení na vypouštění prachu. Spodní část má vývod prachu, který je propojen s vzduchovou komorou. Na boku spodní skříně je průlez, který slouží ke kontrole odprašovacího zařízení a doplňování mazacího oleje při jeho otevírání. Prach je vypouštěn přes kuželový zásobník pomocí gravitace prachu, takže prach může být shromažďován podél kuželového povrchu a vypouštěn.

technické parametry
